Завод электротехнических изделий Ставропольский. КТП-ВЦ, 2КТП-ВЦ (250...2500)

Внутрицеховые трансформаторные подстанции [НАЗАД]

КТП-ВЦ-250...2500/6(10)/0,4-У3

2КТП-ВЦ-250...2500/6(10)/0,4-У3

Описание

Внутрицеховая комплектная трансформаторная подстанция (в дальнейшем КТП) мощностью 250...2500 кВА предназначена приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.

Условия эксплуатации

в части воздействия климатических факторов внешней среды — исполнение У категории 3;
высота над уровнем моря — не более 1000 м;
относительная влажность воздуха 90 % при температуре 20 ° С;
окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции.

Состав

устройство ввода со стороны высшего напряжения (УВН);
силовой трансформатор;
распределительное устройство со стороны низшего напряжения (РУНН).

Исполнения

шкаф «глухого ввода», в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора;
шкаф с выключателем нагрузки с предохранителями типа ПКТ;
шкаф с вакуумным выключателем.

Типы используемых трансформаторов

масляные — ТБМ, ТМЭ, ТМЗ, ТМФ;
сухие — ТСЗГЛ, ТСЗН.

Прочая информация

РУНН состоит из набора шкафов:

шкафа ввода низшего напряжения (ШНВ);
шкафов отходящих линий (ШНЛ);
шкафа секционного (ШНС) — только для двухтрансформаторных КТП;
шинопровода — только для двухрядных КТП;
шкафа сигнализации и шкафа учета.

Шкафы РУНН представляют собой сварной металлический каркас, закрытый с боков и сверху металлическими съемными панелями. Оперативное обслуживание шкафов производится с фасада, доступ к ошиновке и кабельным пересоединениям осуществляется с задней стороны шкафа. Для удобства обслуживания и монтажа предусмотрены двери, запираемые на замки.

В шкафах РУНН установлены автоматические выключатели: на вводе и секционировании — выкатного исполнения; на отходящих линиях — стационарного или втычного исполнения.

Релейная аппаратура размещается или в верхних отсеках шкафов, или в релейном шкафу (для КТП 1600...2500).

Для учета электрической энергии в КТП устанавливаются счетчики активной и реактивной (по заказу) энергии, которые размещаются либо в шкафу учета, либо в приборном отсеке шкафа ШНВ в зависимости от заказываемой компоновки КТП.

В двухтрансформаторных КТП предусмотрено секционирование, обеспечивающее отключение выключателя ввода НН и включения секционного выключателя при исчезновении напряжения на вводе или при исчезновении напряжения одной из фаз (при возникновении несимметричного режима) с автоматическим возвратом схемы в исходное положение при восстановлении параметров. Кроме того, автоматическое переключение происходит при отключении выключателя одного из вводов по какой-либо причине (отключение встроенными в выключатель защитами, при ошибочной работе автоматики и т. д.).

В КТП-ВЦ предусмотрены следующие виды защит:

На стороне ВН с выключателями нагрузки — от межфазных КЗ при помощи высоковольтных предохранителей.
На стороне ВН с вакуумным выключателем — от нештатных режимов, предусмотренных блоком управления вакуумным выключателем.
На стороне НН:
- от однофазных коротких замыканий в РУНН с действием на отключение вводного выключателя;
- отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на данном вводе;
- цепей управления и цепей сигнализации автоматическими выключателями;
- от перегрузки с действием на сигнал;
- от несимметричного режима с действием на отключение вводного выключателя.

Схемой предусматривается следующая сигнализация:

срабатывание защиты от однофазных коротких замыканий на землю;
срабатывание устройства АВР;
положение всех выключателей НН;
при отклонениях от нормального режима работы в КТП (аварийное отключение выключателей НН).

В шкафах КТП предусматриваются следующие блокировки.

В шкафах с выключателями нагрузки — блокировка, не позволяющая включение заземляющих ножей при включенном выключателе нагрузки и включение выключателя при включенных заземляющих ножах.

В шкафах с вакуумным выключателем:

блокировка включения выключателя (электрическая) от приводов заземляющих ножей разъединителей;
блокировка включения выключателем (электрическая) при включенных ножах заземлителя сборных шин.

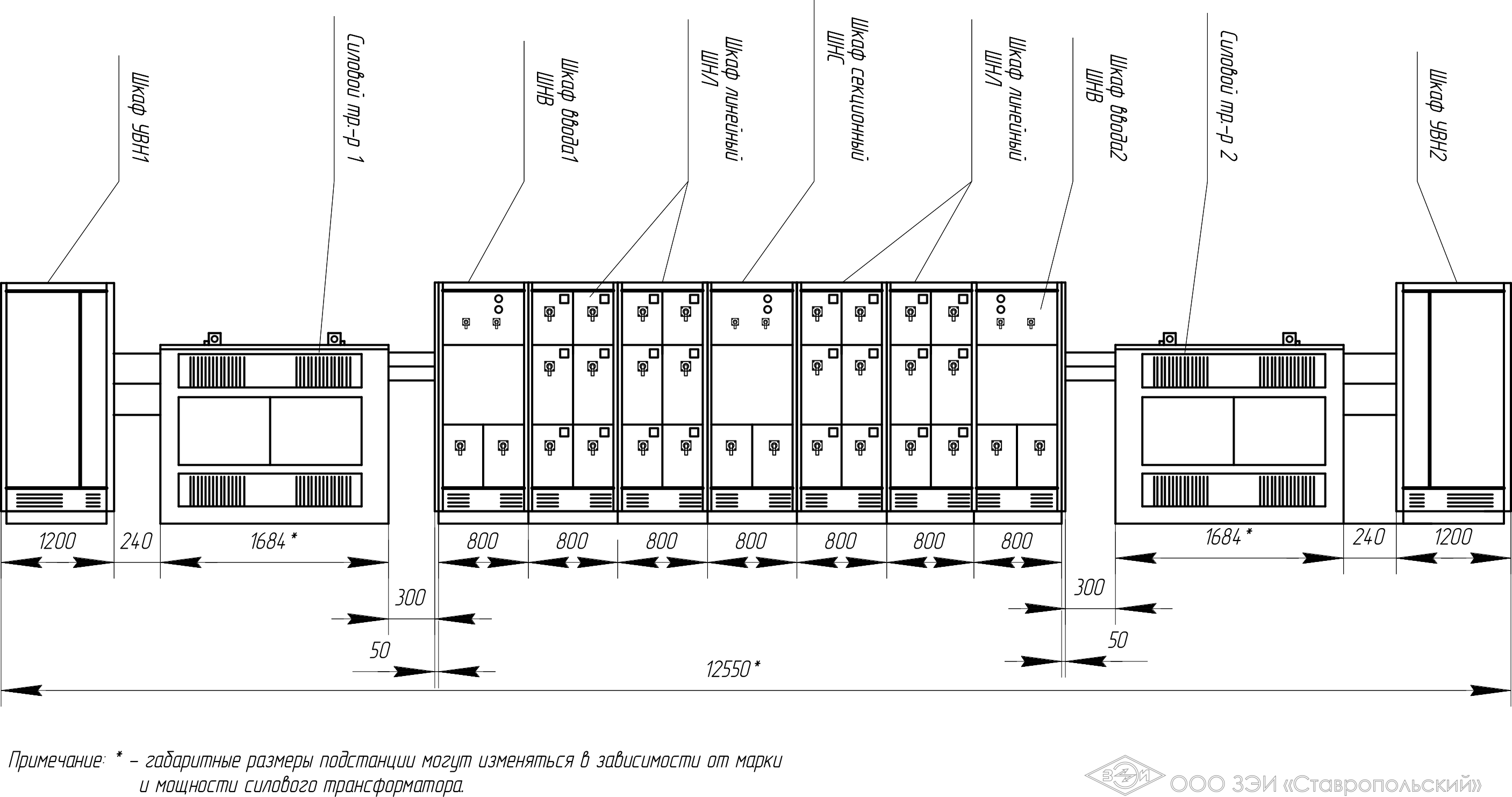

Пример компоновки и габаритные размеры однорядной внутрицеховой подстанции с двумя силовыми трансформаторами мощностью 630 кВ

Тип шкафа	ВВ(глухой ввод) (КТП 250-2500 кВА)	ШВВ (КТП 250-1000 кВА)	ШВВ (КТП 1600-2500 кВА)
Назначение	Шкаф ввода со стороны ВН	Шкав ввода со стороны ВН	Шкав ввода со стороны ВН
Схемы главных цепей
Тип выключателя		ВНА-П(Л)-10/630-20з	BB/TEL-10
Номинальный ток, А		630	630
Внешний вид и габаритные размеры шкафов

Тип шкафа	ШВВ (КТП 250-1000 кВА)		ШВВ (КТП 1600 кВА)
Назначение	Шкаф ввода со стороны НН с линейным авт. выкл.		Шкав ввода со стороны НН
Схемы главных цепей
Тип выключателя	ВА-СЭЩ-В-АН10(АН16)		AS25
Номинальный ток, А	1000 (1600)	TS250…630
Внешний вид и габаритные размеры шкафов

Тип шкафа	ШВВ (КТП 1600-2500 кВА)	ШВВ (КТП 2500 кВА)
Назначение	Шкаф ввода со стороны НН	Шкав ввода со стороны НН
Схемы главных цепей
Тип выключателя	AS32	AS40
Номинальный ток, А
Внешний вид и габаритные размеры шкафов

Тип шкафа	ШНС (КТП 250-1600 кВА)		ШНС (КТП 1600-2500 кВА)
Назначение	Секционные с линейным автомат. выкл.		Секционный
Схемы главных цепей
Тип выключателя	ВА-СЭЩ TS250…630	АН10(АН16)	AS25
Номинальный ток, А	250…630	1000 (1600)
Внешний вид и габаритные размеры шкафов

Тип шкафа	ШНС (КТП 2500 кВА)	ШНЛ
Назначение	Секционный	Линейный
Схемы главных цепей
Тип выключателя	AS32	TS250…630
Номинальный ток, А		250…630
Внешний вид и габаритные размеры шкафов

Тип шкафа	ШНЛ
Назначение	Линейный
Схемы главных цепей
Тип выключателя	ВА-СЭЩ TS250…630	TS100…250
Номинальный ток, А	250…630	250…630
Внешний вид и габаритные размеры шкафов

Тип шкафа	ШНЛ
Назначение	Линейный
Схемы главных цепей
Тип выключателя	ВА-СЭЩ TS32	АН10	АН10	TS250…630
Номинальный ток, А
Внешний вид и габаритные размеры шкафов
