КСО 366
Описание
Камеры КСО 366 напряжением 6-(10) кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.
Камеры КСО 366 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неинструктированного персонала, и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами.
Камеры КСО 366 выполняются по схемам первичных соединений, комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.
Комплектные распределительные устройства, собранные из камер КСО 366, отличаются высокой надежностью в эксплуатации.
Совместно с комплектным устройством в соответствии с заказом поставляются торцевые панели и шинные мосты.

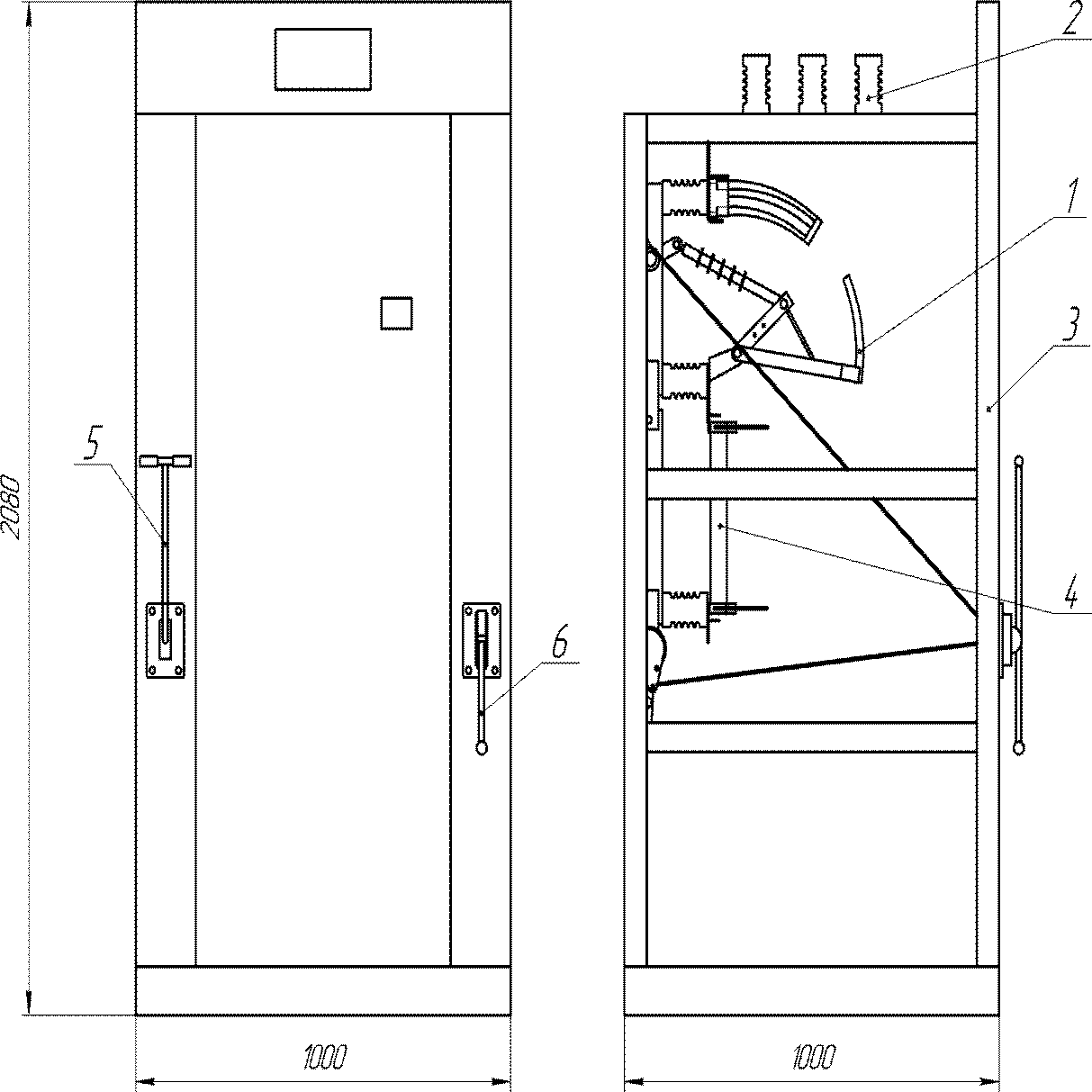

Общий вид камеры КСО-366
- выключатель нагрузки;
- опорный изолятор сборных шин;
- корпус;
- предохранитель ПТ;
- привод выключателя нагрузки;
- привод заземляющих ножей.
 а) |
 б) |
Шинные мосты для КСО366
| a | A300.50 | A300.51 | A300.52 | ШМ1 | ШМ2 | ШМ3 |
| b | A300.53 | A300.54 | A300.55 |
| Схема первичных соединений камер |  |
 |
 |
 |
 |
| Порядковый номер схемы | 1 | 2 | 3 | 4 | 5 |
| Номенклатурное обозначение кмер | 1-400 1-630 |
1з-400 1з-630 |
3Н-400 3Н-630 |
4Н-400 4Н-630 |
6Н-400 6Н-630 |
| Схема первичных соединений камер |  |
 |
 |
 |
 |
| Порядковый номер схемы | 6 | 7 | 8 | 9 | 10 |
| Номенклатурное обозначение кмер | 10-400 | 11-400 | 13-630 | 14-400 | 15-400 |
| Схема первичных соединений камер |  |
 |
 |
| Порядковый номер схемы | 11 | 12 | 13 |
| Номенклатурное обозначение кмер | А300.50 ШМ1 А300.51 ШМ2 А300.52 ШМ3 |
А300.53 L=2000 А300.54 L=2500 А300.55 L=3000 |
ШМР1 L=2000 ШМР2 L=2500 ШМР3 L=3000 |
