Камеры сборные одностороннего обслуживания [НАЗАД]

КСО 298(292), КСО 393-ВВ

Описание

Камеры КСО-298(292), КСО 393-ВВ на напряжение 6(10)кВ (габ. размеры 1000х1100х2635) предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры КСО изготавливаются по техническому заданию и опросному листу заказчика и соответствуют техническим условиям.

Установка

Камеры КСО 298 (292), КСО 393-ВВ устанавливаются в закрытых помещениях распределительных устройств (РУ) и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами. Камеры КСО 393 выполняются так же с двусторонним обслуживанием, и с зашивкой сборных шин.

Комплектация

Распределительные устройства, собранные из камер КСО 298 (292), КСО 393-ВВ комплектуются вакуумными выключателями ВВ/TEL, масляными выключателями, выключателями нагрузки, разъединителями, трансформаторами напряжения и тока, реле автоматики, измерительными приборами, счетчиками, микропроцессорными блоками и другими устройствами в зависимости от схемы и опросных листов.

Общий вид камеры КСО-298(292)

1. сборные шины;
2. шинный разъединитель;
3. защитный экран;
4. вакуумный выключатель;
5. трансформатор тока;
6. блокиратор;
7. приводы разъединителей;
8. линейный разъединитель;
9. клемник;
10. трансформатор тока нулевой последовательности;
11. проходной изолятор;
12. ОПН.

A - высоковольтная зона;

B - кабельная зона;

C - низковольтная зона;

D - зона сборных шин;

(*) - ширина камеры КСО-292

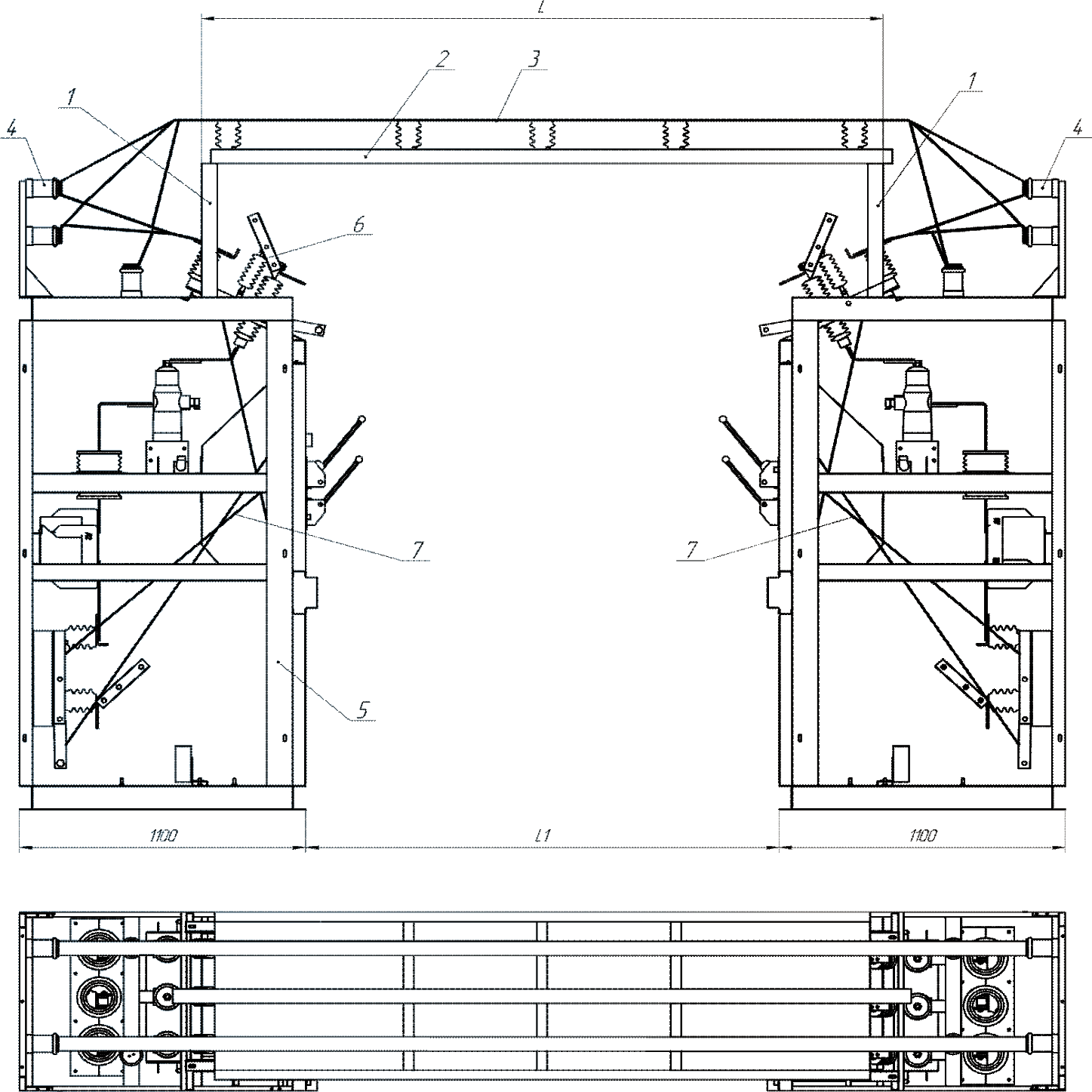

Размеры шинных мостов

Схемы первичных соединений камер КСО 298 (292), КСО-393-ВВ

	1BB-1000 1BB-600 Отходящая линия			1BB-1000 1BB-600 Ввод, отходящая линия			8.3BB-1000 8.3BB-600 Ввод, отходящая линия с задним вводом
	2BB-1000 2BB-600 Отходящая линия			6.1BB-1000 6.1BB-600 Ввод, отходящая линия			9-400 Отходящая линия
	3BB-1000 3BB-600 Шинный ввод, секционный выключатель			7BB-1000 7BB-600 Ввод, отходящая линия			10-400 Отходящая линия
	4BB-1000 4BB-600 Шинный ввод, секционный выключатель с задним переходом			8BB-1000 8BB-600 Ввод, отходящая линия			12-1000TH 12-600TH Трансформатор напряжения с кабельной сборкой
	4.1BB-1000 4.1BB-600 Шинный ввод, секционный выключатель с боковым переходом			8.1BB-1000 8.1BB-600 Ввод, отходящая линия			12.1-1000TH 12.1-600TH Трансформатор напряжения с боковым переходом
	5BB-1000 5BB-600 Секционный выключатель			8.2BB-1000 8.2BB-600 Ввод, отходящая линия с боковым вводом			12.2-1000ТН 12.2-600ТН Трансформатор напряжения с боковым переходом
	13-400ТН Трансформатор напряжения с заземлением сборных шин			23-1000 23-600 Секционный разъединитель, шинный ввод			28.2А-1000 28.2А-600 Панель собственных нужд с кабельной сборкой
	14-400ТН Трансформатор напряжения			24-1000 24-600 Секционный разъединитель («24.1-» с боковым переходом)			28.3А-1000 28.3А-600 Панель собственных нужд с боковым переходом
	15-400ТСН Трансформатор собственных нужд			25-1000ТН 25-600ТН Трансформатор напряжения с секционным переходом			28.5А-1000 28.5А-600 Панель собственных нужд с задним переходом
Смотреть рисунок шинного моста позиция 10	16ШЛ 16ШП Приводы шинного моста (ширина панели 200 мм)			27-1000 27-600 Секционный разъединитель			31-400П 32-400Л Заземление сборных шин
	22-1000 22-600 Кабельная сборка			28А Панель собственных нужд			31.1-400ШП Заземление сборных шин, с приводами разъединителя шинного моста (ширина панели 600 мм)
	22.1-1000 22.1-600 Кабельная сборка			28.1А 28.4А Панель собственных нужд (28.1-зад., 28.4-бок. выход.)			32.1-400ШП Заземление сборных шин, с приводами разъединителя шинного моста (ширина панели 600 мм)
