КСО 393

Описание

Камеры КСО 393 напряжением 6-(10)кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.

Камеры КСО 393 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неинструктированного персонала, и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами.

Исполнение

Камеры КСО 393 выполняются по схемам первичных соединений, комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы.

Комплектные распределительные устройства, собранные из камер КСО 393, комплектуются ошиновкой и торцевыми панелями, а при двухрядной установке камер шинным мостом.

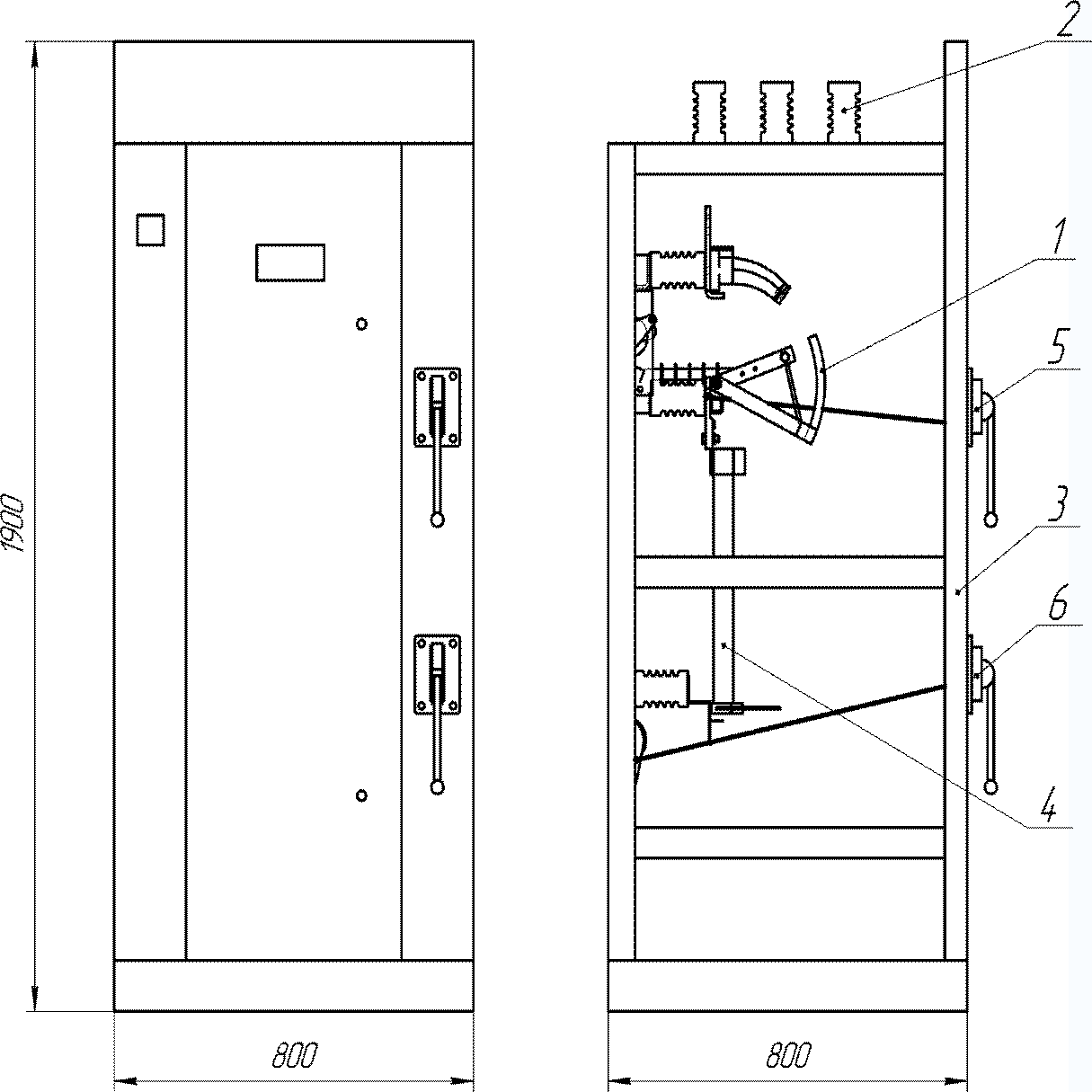

Общий вид камеры КСО 393 (стандарт)

1. выключатель нагрузки;
2. опорный изолятор сборных шин;
3. корпус;
4. предохранитель ПТ;
5. привод выключателя нагрузки;
6. привод заземляющих ножей.

Схема первичных соединений камер
Порядковый номер схемы	1	2	3	4	5	6

Схема первичных соединений камер
Порядковый номер схемы	7	8	9	10	11	14

Схема первичных соединений камер
Порядковый номер схемы	15	16	ШМ	ШМР

Шинные мосты для КСО 393, КСО 366

а) без разъединителей

б) с разъединителями

* В скобках указаны размеры для КСО 366
