Блочная комплектная трансформаторная подстанция в монолитном железобетонном корпусе. [КАТАЛОГ]

БКТП-100...2500/6(10)/0,4-У1 2 БКТП-100...2500/6(10)/0,4-У1

Комплектные трансформаторные подстанции блочного типа в железобетонном объемном корпусе (БКТП) предназначены для приема и транзита электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.

БКТП применяются для электроснабжения жилищно-коммунальных, общественных, промышленных, и сельскохозяйственных объектов, зон индивидуальной застройки и коттеджных поселков в районах с умеренным климатом.

Условия эксплуатации:
• высота над уровнем моря не более 1000 м;
• температура окружающего воздуха от - 45 ° С до + 45 ° С;
• сейсмичность не выше 9-ти баллов;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры подстанции в недопустимых пределах.

Особенности конструкции БКТП дают следующие преимущества:
• простота конструкции и удобства монтажа на объекте;
• минимальный объем строительных и монтажных работ при вводе в эксплуатацию;
• высокая прочность конструкции и надежная защита электрооборудования от воздействия окружающей среды;
• применение современного, надежного и безопасного в эксплуатации электрооборудования различных производителей;
• высокое качество изготовления за счет пред монтажной проверки и наладки электрооборудования в заводских условиях;
• соответствие конструкции эстетическим и другим градостроительным требованиям;
• постоянное совершенствование конструкции изделий.

Конструкция

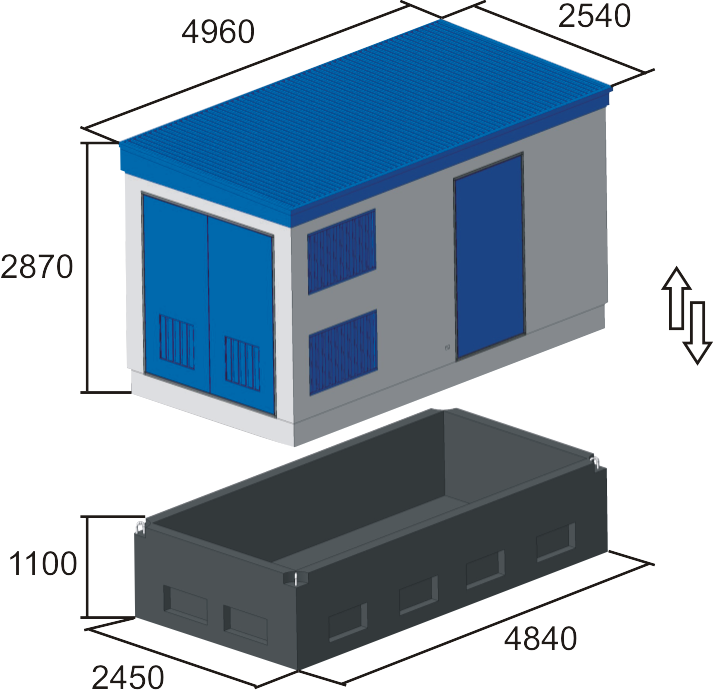

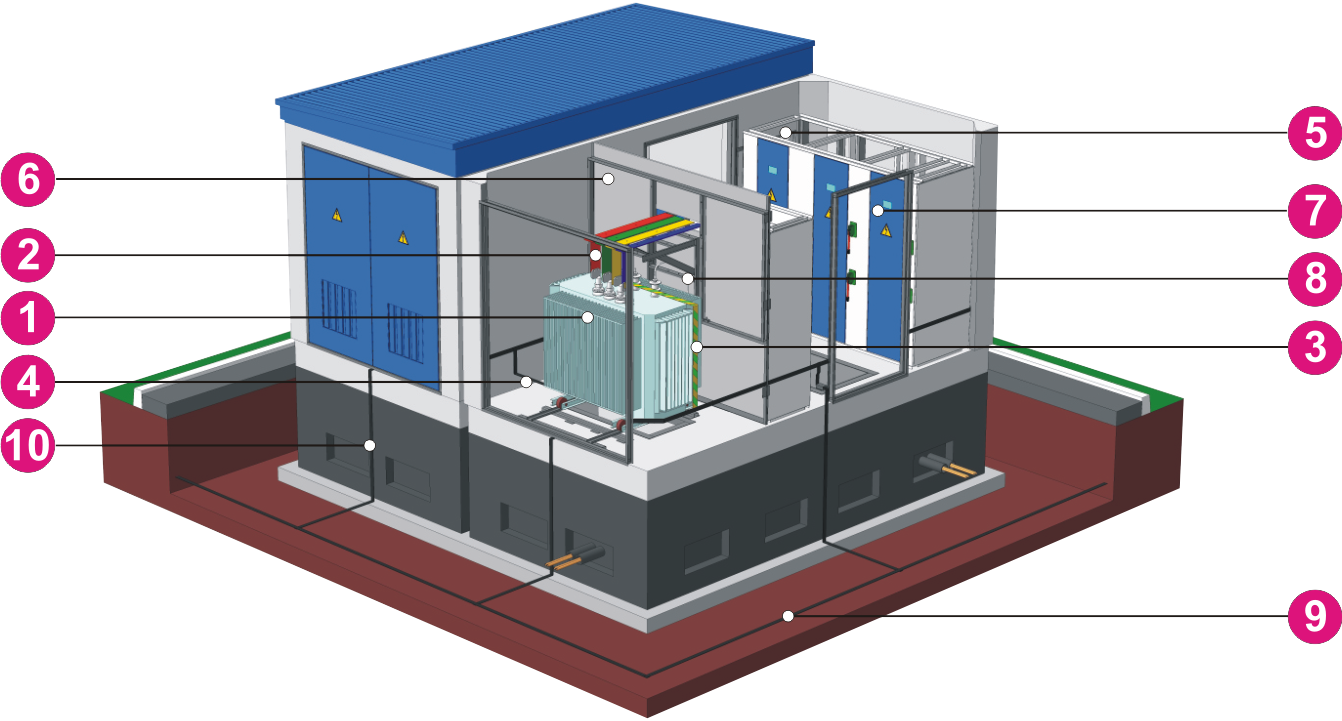

Конструктивно каждый блок-модуль БКТП состоит из бетонного блока, плиты-основания и подземного модуля, образующего кабельное помещение. Бетонный (стеновой) блок образует крышу и стены подстанции, представляет собой монолитное изделие, изготовленное с применением единой опалубки со смещаемыми бортами. Таким образом, железобетонный блок представляет собой замкнутую объемную конструкцию.

Фундаментный кабельный блок (ФКБ) также представляет собой монолитное изделие, изготовленное при помощи единой опалубки. В боковых стенах ФКБ имеются окна с уменьшенной толщиной бетона, предназначенные для ввода-вывода кабельных линий.

На месте монтажа фундаментный блок устанавливается на бетонную подготовку, после чего стыкуется с объемным блоком РП путем сварки закладных деталей.

Для гидроизоляции кровли БРП используется профнастил, который изготавливается из высококачественной стали с применением термической и антикорозийной обработки.

Верхняя часть стенового блока заливается с применением гидрофобного бетона, обеспечивающего стойкость к атмосферным осадкам. Крыша изделия обрабатывается морозоустойчивым гидроизоляционным материалом. Стены грунтуются и покрываются фасадной краской. С внутренней стороны, стены и потолок окрашены водоэмульсионной краской. Фундаментный кабельный блок изготовлен из гидрофобного бетона с добавками, обеспечивающими гидроизоляцию изделия.

Масса БКТП без силового трансформатора — 12,5 тонн.

Масса ФКБ — 7,8 тонн.

Комплектация БКТП

• силовые трансформаторы;
• распределительное устройство высшего напряжения (РУВН);
• распределительное устройство низшего напряжения (РУНН);
• ящик вводной собственных нужд (ЯВ-СН);
• устройство АВР на стороне ВН или НН (для двухсекционных подстанций, по заказу);
• шкаф учета электроэнергии;
• соединительные кабели, шины и провода;
• индивидуальные средства защиты от поражения электрическим током (по заказу).

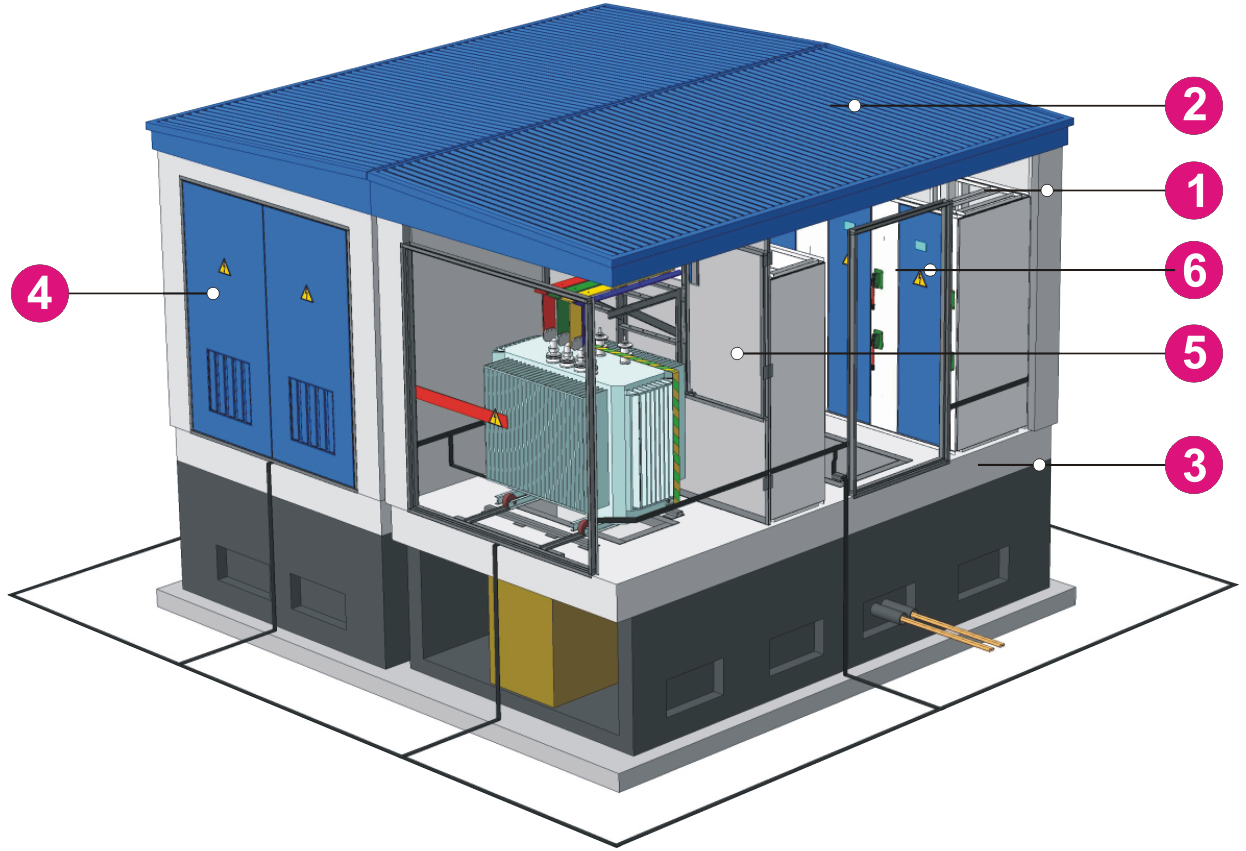

1. Монолитные железобетонные изделия;
2. Кровля;
3. Гидроизоляция и защитные покрытия;
4. Металлоизделия;
5. Стекломагниевая перегородка;
6. Распределительные устройства высокого и низкого напряжения.

В блоке силовых трансформаторов согласно заявке заказчика могут быть установлены трансформаторы масляные серий ТМ, ТМГ, ТМЗ или сухие серий ТСЛ, ТСГЛ. Также могут применяться трансформаторы зарубежных производителей. Вентиляция в блоке естественная, осуществляемая через жалюзийные решетки, установленные в воротах.

Распределительное устройство РУВН реализовано на камерах серии КСО 393 с выключателями нагрузки ВНА, разъединителями серии РВЗ и предохранителями серии ПКТ, на камерах серии КСО 393-ВВ с вакуумными выключателями серии BB/TEL, а также на ячейках серии Safe Ring (ABB) и RM-6 (Schneider Electric) (по заказу). Соединение силового трансформатора с камерой трансформатора РУВН выполняется кабелем с изоляцией из сшитого полиэтилена сечением 3 × (1 × 70 мм²) с концевыми муфтами серии "Raichem".

В 2БКТП секционные перемычки 6(10) кВ выполняются:
• отрезками шин на болтовых соединениях при комплектации камерами КСО 393, КСО 393-ВВ (прилагаются в комплекте);
• кабельными перемычками с изоляцией из сшитого полтэтилена при комплектации ячейками серии Safe Ring, RM-6 (по аналогии с перемычками к силовому трансформатору).Перемычки прилагаются в комплекте.

Pаспределительное устройство РУНН реализовано на панелях одностороннего обслуживания ЩО-70 с применением различной коммутационной аппаратуры отечественного и импортного производства (по заказу). В вводных и секционных панелях установлены автоматические выключатели ВА55 и разъединители РЕ19, в линейных панелях установлены разъединители-предохранители серии РПС или предохранители-выключатели-разъединители АРС 02/400. Соединение РУНН с трансформаторами и секционные перемычки РУНН выполняются шинами. Провода вспомогательных и вторичных цепей проложены в кабельных коробах, в местах соединения блок-модулей между собой предусмотрены клеммные коробки.

В РУНН предусмотрен ящик ЯВ-СН, предназначенный для обеспечения внутреннего освещения всех блоков, внутреннего освещения КСО, внешнего освещения подстанции, шкаф учета электроэнергии.

БКТП могут быть выполнены как с кабельным, так и с воздушным вводом со стороны высокого напряжения.

По дополнительному заказу возможно комплектование БКТП трубостойками для выхода самонесущим изолированным проводом (СИП) марки "Торсада" или его аналогами.

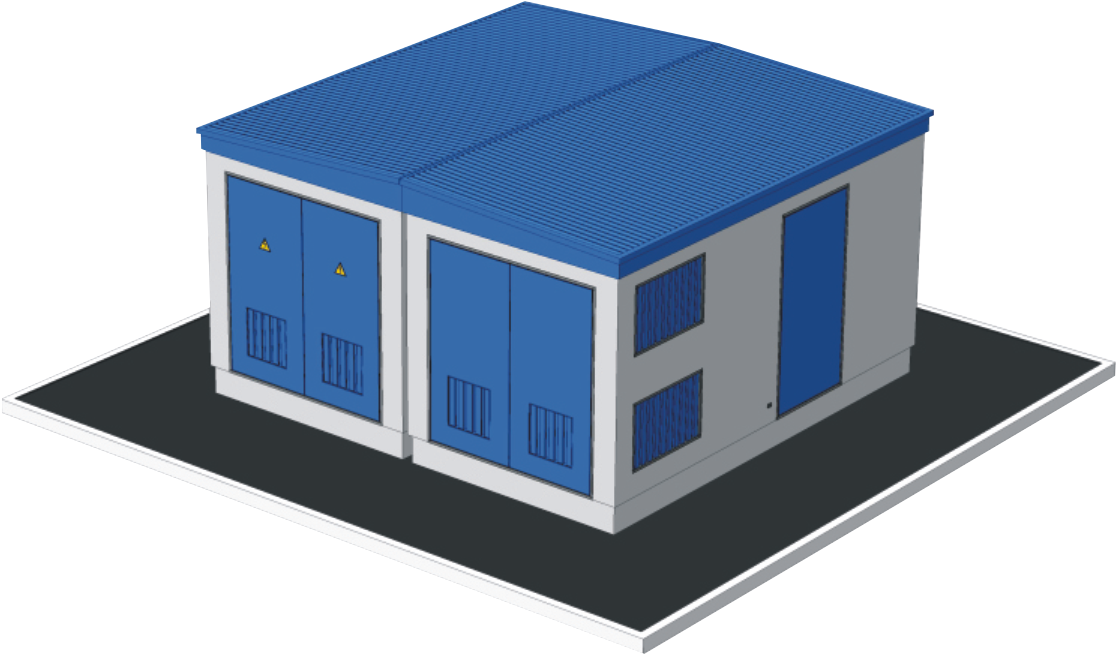

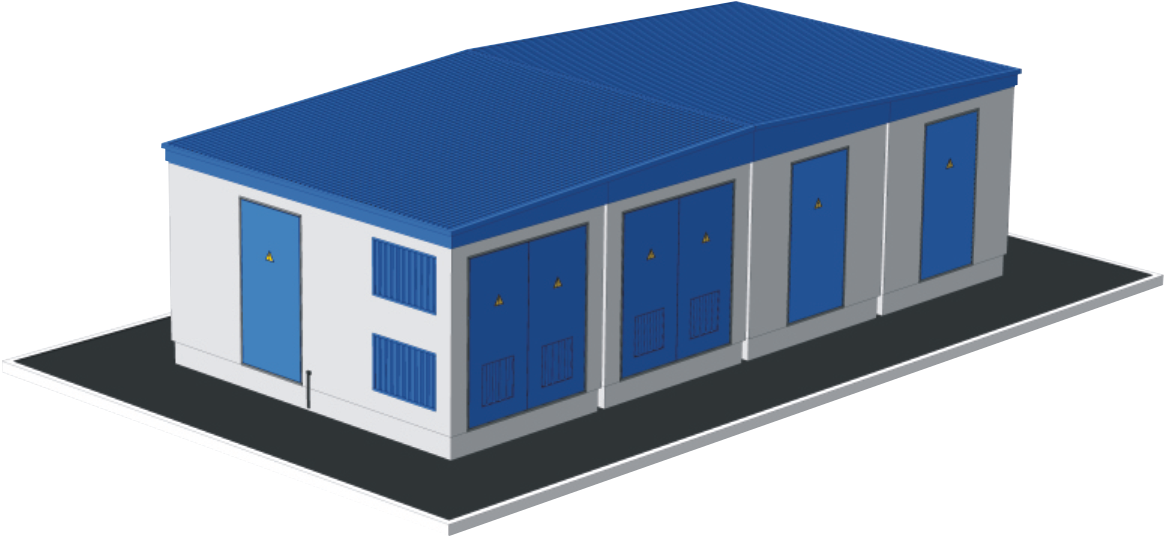

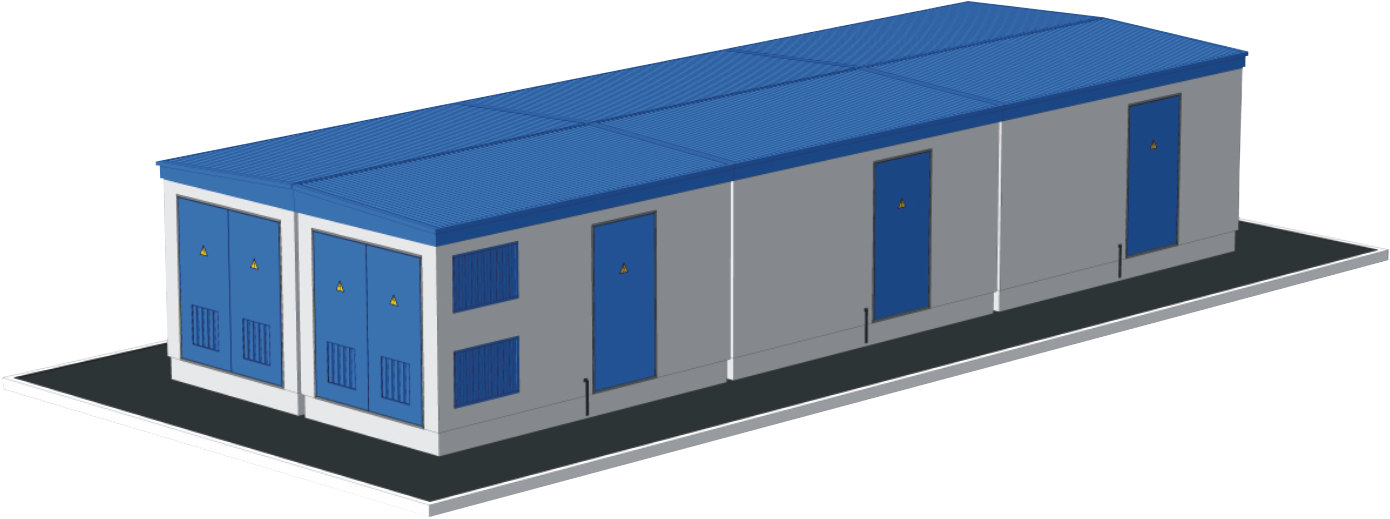

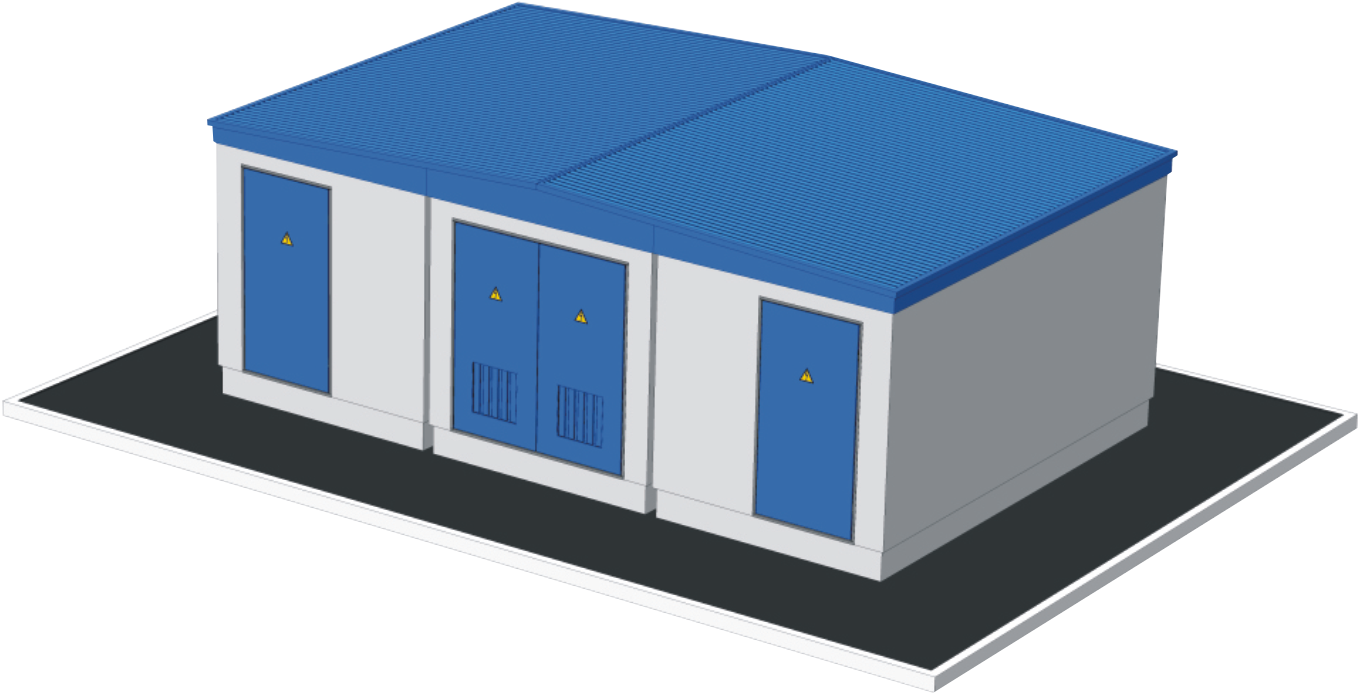

На основе объемного и фундаментного блоков комплектные трансформаторные подстанции могут быть выполнены в различных вариантах и компоновках: одноблочные, 2-х, 3-х, 4-х, 6-и блочные.

Строительные работы по монтажу БКТП осуществляются в соответствии с проектом, разработанным для конкретного месторасположения объекта.

При монтаже подстанции необходимо осуществить следующие работы:
1. произвести отрытие котлована;
2. выполнить бетонную подготовку;
3. в бетонной подготовке предусмотреть закладные детали для фиксации кабельных блоков;
4. установить фундаментные блоки в соответствии с чертежом, зафиксировать фундаментные блоки при помощи сварки с закладными деталями;
5. установить в фундаментные блоки резервуары для аварийного сброса масла (маслоприемники);
6. по периметру фундаментного блока нанести слой мастики;
7. установить корпуса подстанции (объемные блоки) на фундаментные блоки, закрепить корпус на фундаментном блоке сваркой закладных деталей;
8. выполнить монтаж наружного контура заземления;
9. провести лабораторные испытания наружного контура заземления, определить металлосвязь внутреннего контура с установленным электрооборудованием в подстанции;
10. осуществить установку конька крыши;
11. осуществить установку нащельников;
12. после засыпки котлована грунтом и его утрамбовки, выполнить цементную или асфальтовую отмостку.

Ввод в эксплуатацию.

При подключении трансформаторной подстанции необходимо выполнить следующие работы:
1. установить силовой трансформатор в трансформаторную камеру низковольтными выводами в сторону ворот;
2. подключить шины к выводам силового трансформатора 0,4 кВ, выдерживая при этом диэлектрические воздушные промежутки не менее 12 мм для 0,4 кВ;
3. заземлить нейтраль силового трансформатора алюминиевой шиной (прилагается в комплекте), соединив ее с внутренним контуром при помощи болтового соединения;
4. заземлить бак силового трансформатора стальной проволокой диаметром не менее 6 мм (прилагается в комплекте), соединив ее с внутренним контуром заземления при помощи болтового соединения;
5. произвести монтаж секционных шин — 3 шт. (прилагаются в комплекте) между секциями №1 и №2 РУВН при помощи болтовых соединений;
6. произвести монтаж секционных шин — 4 шт. (прилагаются в комплекте) между секциями №1 и №2 РУНН при помощи болтовых соединений, осуществить соединение проводов собственных нужд (СН) 380 В в обеих секциях;
7. присоединить к камере трансформатора РУВН жилы высоковольтного кабеля к нижним контактам основания предохранителя согласно цветовой расцветки жил кабеля и шин, подключить заземляющий поводок кабеля к болтам заземления;
8. присоединить высоковольтный кабель (прилагается в комплекте) к вводам силового трансформатора;
9. выполнить монтаж внешнего контура заземления;
10. выполнить соединение внутреннего контура БКТП с внешним контуром заземления сваркой через выпуски, расположенные в нижней части блока у входной двери и трансформаторной камеры, на сварные швы нанести антикоррозийное покрытие.

Транспортировка

Транспортировка подстанции осуществляется автомобильным транспортом с высотой платформы не более 1,1 метра, предназначенным для перевозки тяжеловесных грузов. Также возможна транспортировка железнодорожным, речным или морским транспортом на открытой платформе. Разгрузка осуществляется краном грузоподъемностью не менее 25 тонн. Погрузка, выгрузка и транспортировка БКТП осуществляется без силового трансформатора.
